概述

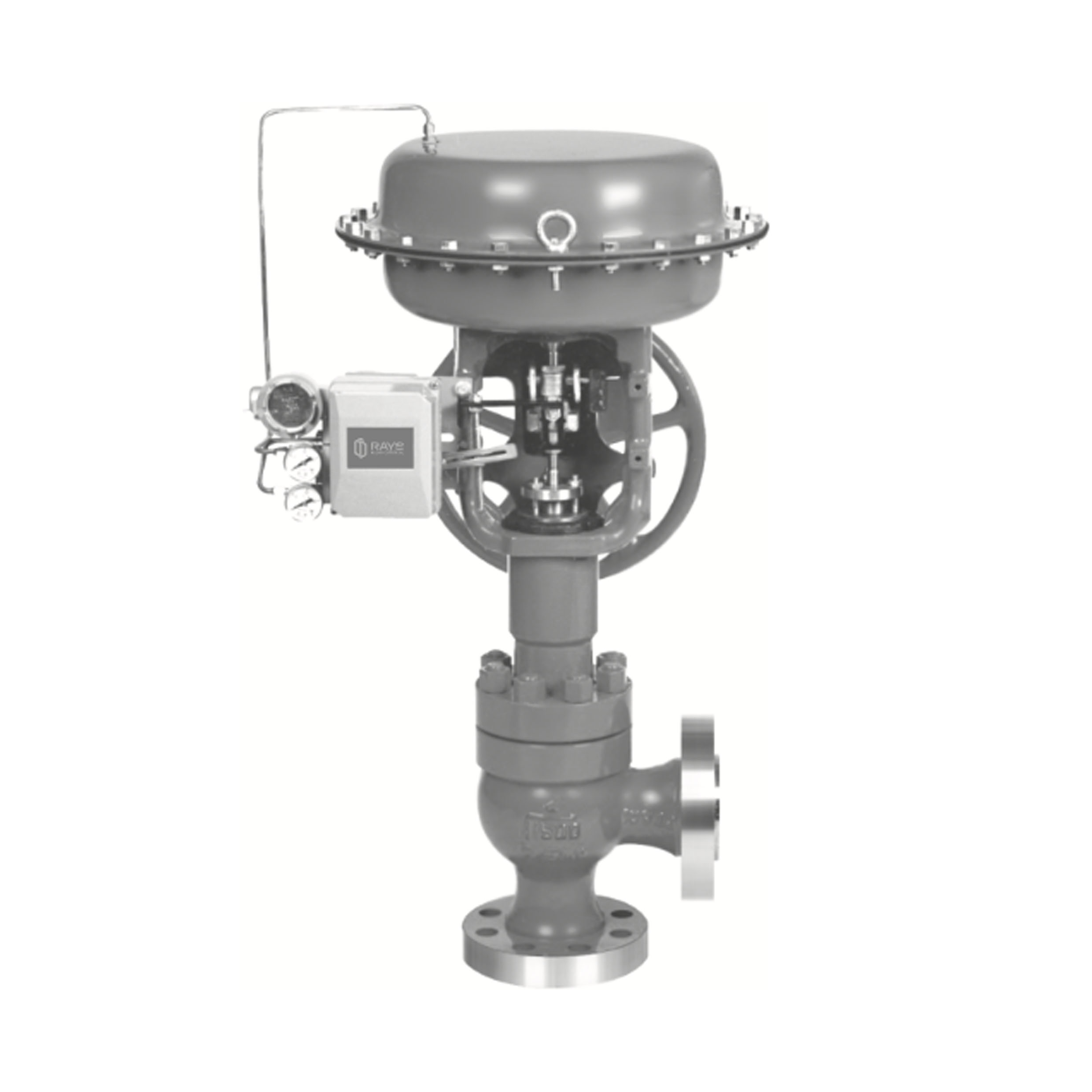

JPAS高壓單座角閥是一種頂部導向結構調節閥，閥體壓降損失小，流量大，可調范圍廣，可根據管道轉向布局要求，選用角閥。閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。角閥可廣泛控制各種不同溫度的高壓流體。

閥體

型式：單座鑄造球型角閥

公稱通徑：25、40、50、80mm

公稱壓力：ANSI900,1500,2500 JIS 63K

連接型式：法蘭式：RF、RJ

標準按ANSI B16.5；JIS B2201

焊接式：嵌接焊：SW（25～80mm）對接焊：BW（80mm）

材料：ZG25I? ZG1Cr18Ni9和ZG0Cr17Ni12Mo2

1.25Cr0.5Mo? 2.25Cr1.0Mo? 5.0Cr0.5Mo、

SCPH21? SCPH32? SCPH61 Ti

上閥蓋：常溫型（P）：-5～＋230℃

伸長I型（E1）：＋230～＋566℃

壓蓋型式：螺栓壓緊式

填料：石墨＋因科鎳絲填料

執行機構

型式：LHA多彈簧式薄膜執行機構膜片

材料：乙丙橡膠夾尼龍

彈簧范圍：0.04~0.20,0.08~0.24MPa

供氣壓力：0.28,0.30,0.35,0.40,0.26~0.28, 0.26~0.40MPa

氣源接頭：Rc 1/4

環境溫度：-30~+70℃

備注：該閥也可配用LVA5或LVA6執行機構和LVP執行機構

閥作用型式：氣開式或氣關式

附件

定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，氣動加速器，保位閥，其它。
