概述

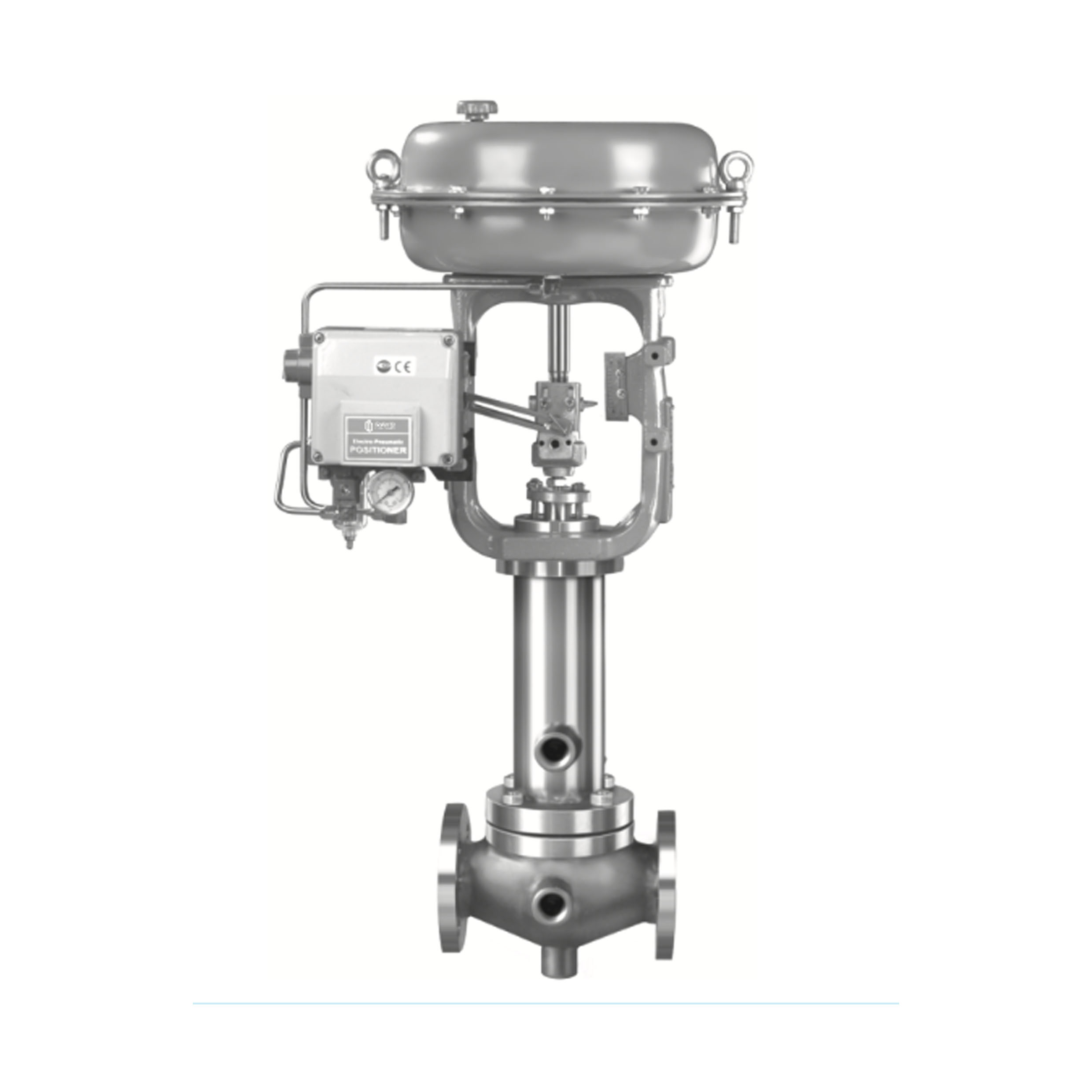

JPLSJ、JPTSJ保溫夾套單座調節閥具有同JPLS、JPTS調節閥相同的性能，主要應用在保溫場合，當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在調節閥閥體和上閥蓋處增設保溫夾套裝置，使工藝過程要求進行下去。

閥體

型式：直通單座鑄造球型閥，焊接夾套

公稱通徑：20、25mm(JDLS)

40~200mm (JDTS)

公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接形式：RF和RJ

標準按JIS B2201 ANSI B16.5

JB／T79.1? PN1.6MPa? JB／T79.2凹凸面

材料：ZG251? ZG1Cr18Ni9和ZG0Cr17Ni12Mo2

上閥蓋：常溫型0～＋200℃

添料：V型聚四氟乙烯填料，石墨編織填料

夾套材料：A3鋼板，1Cr18Ni9綱板

蒸汽壓力：≤ 1MPa

蒸汽溫度：≤ +350℃

蒸汽管接頭G2（GB3747.1-83）

執行機構

型式：LHA多彈簧式薄膜執行機構

膜片材料：乙丙橡膠夾尼龍

彈簧范圍：0.02~0.10，0.08~0.24MPa

供氣壓力：0.14，0.16，0.28，0.40MPa

氣源接頭：Rc1/4

環境溫度：-30~+70℃

閥作用型式：氣—開式或氣—關式

附件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，氣動加速器，保位閥，其它。
