概述

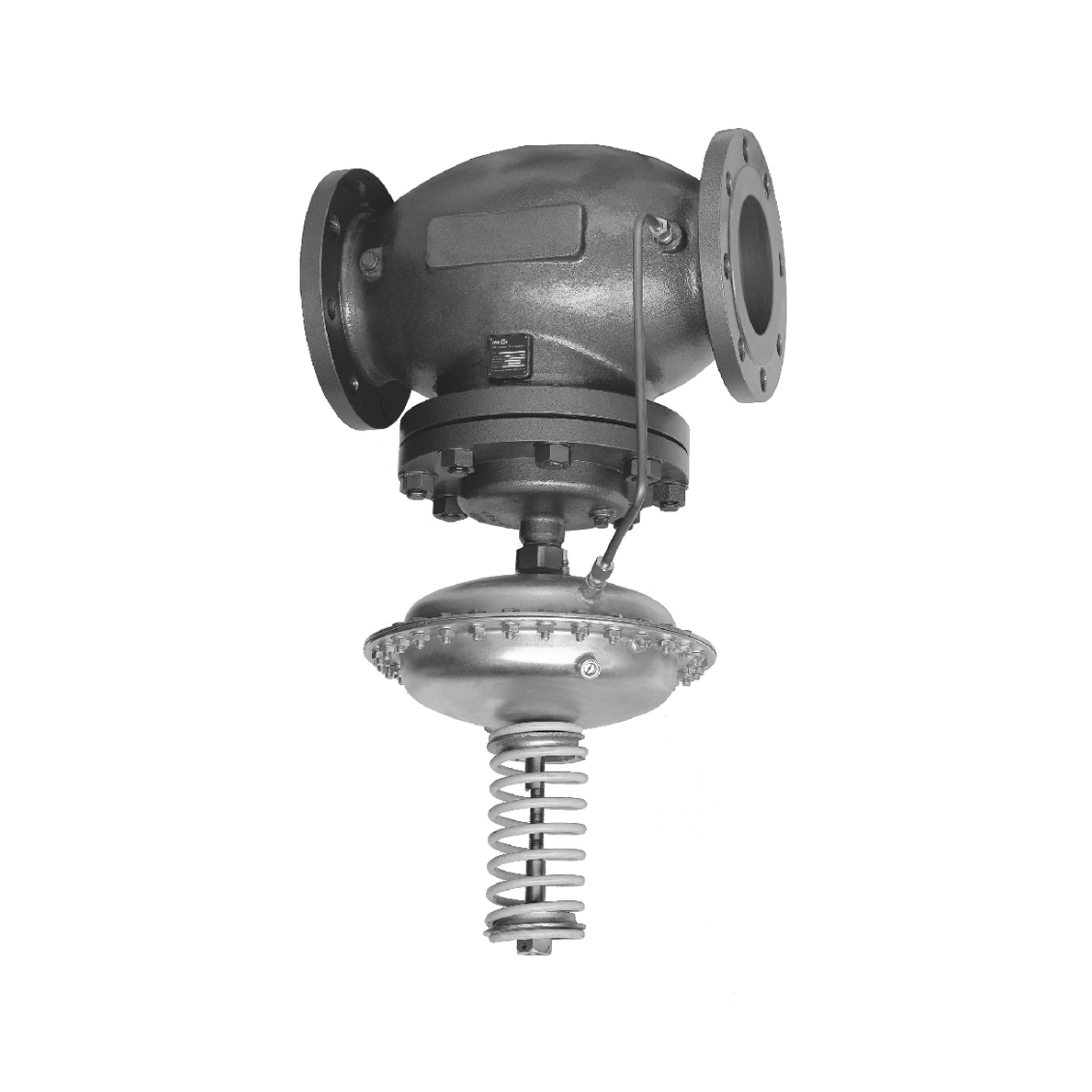

無需外來能源的節能型控制閥用于氣體、液體和蒸汽溫度≤200℃等介質的閥前壓力控制裝置

調節機構

閥體：

DN15~250mm? PN1.6? 4.0Mpa

材質 WCB CF8? CF8M

閥內件：

閥芯：硬密封 304? 316? 軟密封 FKM

閥座：CF8? CF8M

閥桿：304? 316

閥蓋：

內裝壓力平衡機構，由以下零件組成：

DN15~125由316波紋管+304平衡彈簧組合而成，DN150~250由FKM平衡膜片+304平衡彈簧組合而成。

通過”連接螺母”將調節機構與執行機構組合在一起，拆裝十分便捷。

執行機構

膜盒：

上下膜蓋為鋼板沖壓，膜片及O型圈全部采用優質FKM材料，四種型號執行器可滿足不同工況要求。

設定彈簧：

執行器彈簧拆裝便捷，調節方便，可提供七種壓力設定范圍。

附件

冷卻罐1L：

用R1/4”卡套式管接頭與10管連接，適用于≥150℃時。

冷卻罐3L：

用R1/4”卡套式管接頭與10管連接，適用于≥150℃時（適用于有效面積為630CM²的執行器）

閥體加長件FJC：

適用于DN150-250，當介質溫度在150℃-200℃之間時。

行程顯示器FHC：

用于行程顯示，適用于溫度≤200℃時。
